• DALI Verlichtingsmoduul • Geschikt voor BRN-20/BNRC • 4 DALI lijnen, 250 mA per lijn • Voor 64 DALI nodes (4 x 16) • Koppelbaar via BNEC-connector • Grafisch configureerbaar
Scroll

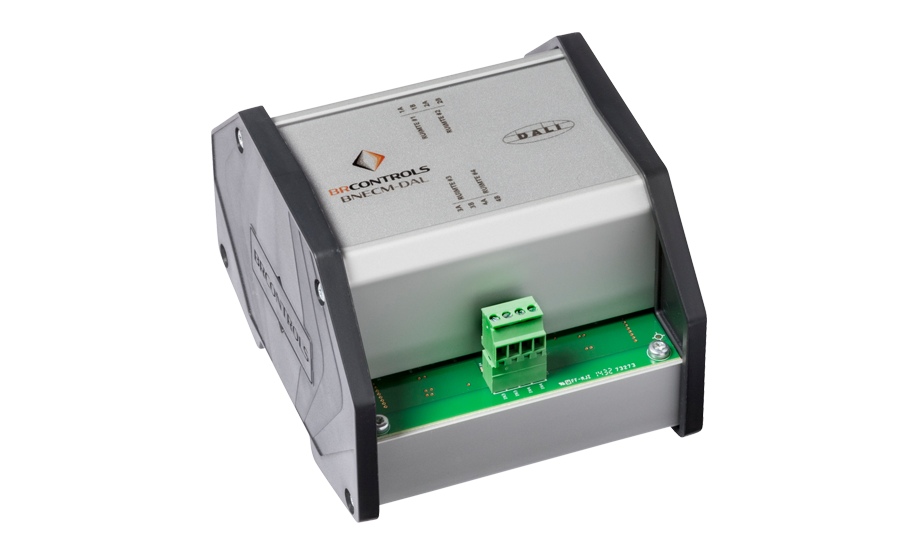

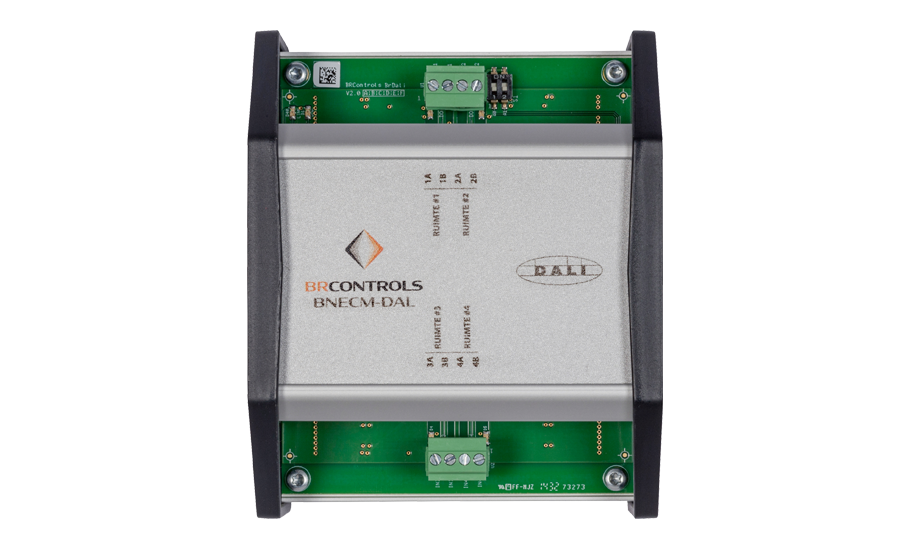

BNECM-DAL Verlichtingsmoduul BRN-20
Technische informatie
Algemeen
Voedingsspanning: 24 VAC via BNEC-CONN van BNRC Roomcontroller
Frequentie: 50 Hz
Opgenomen vermogen: 5,0 VA zonder randapparatuur
Behuizing: Kunststof / Geanodiseerd aluminium
Afmetingen b x h x d: 97 x 118 x 80 mm
Gewicht: 0,29 kg
Montage: Bodemmontage middels TS35 DIN rail
Aansluitingen: Schroefklemmen
Beschermingsgraad: IP30 (volgens DIN40050/IEC529) Bedrijfscondities 5°C ... 60°C / 0 ... 95% RV niet condenserend
Opslagcondities: -5°C ... 60°C / 0 ... 95% RV niet condenserend
Signalering: LED
EAN Code: 8718309511296
Communicatie interfaces
DALI lijnen: 4
Systeemgrenzen
Maximale configuratie: 1 per BNRC Roomcontroller
DALI Nodes: 64 (4 x 16), maximaal totaal opgenomen stroom < 1 A
Lunatone PIR: 8 ( 2 per DALI lijn)
Productbeschrijving
DALI verlichtingsbesturing (Digital Adressable Lighting Interface) is een oplossing voor communicatie tussen armaturen en alle apparaten die daarop zijn aangesloten.
Met DALI kunt u de verlichting schakelen of dimmen. Als DALI wordt geïntegreerd in uw gebouw, bespaart u tevens op uw energiekosten.
Het BNECM-DAL moduul is geschikt voor de BRN20 productlijn en wordt op een BNRC Roomcontroller aangesloten.
Het RIO-DALI moduul bevat 4 DALI lijnen waarmee in totaal 64 DALI nodes kunnen worden bestuurd.
De voeding en de datacommunicatie met de bovenliggende systemen wordt door de BNRC Roomcontroller geregeld.
