• DALI Verlichtingsmoduul • Geschikt voor BRN-15 • 2 DALI lijnen, 250 mA per lijn • Voor 64 DALI nodes (2 x 32) • Koppelbaar via BNEC-connector • Vrij programmeerbaar
Scroll

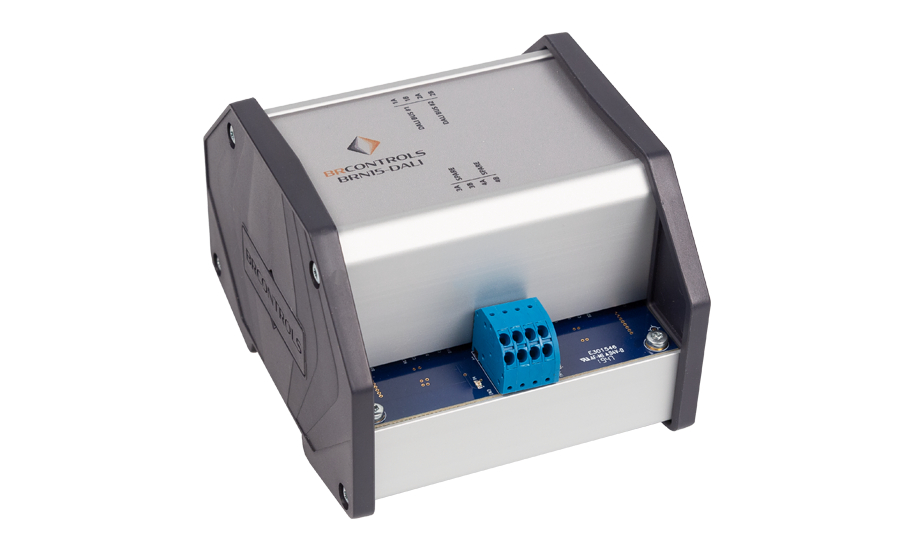

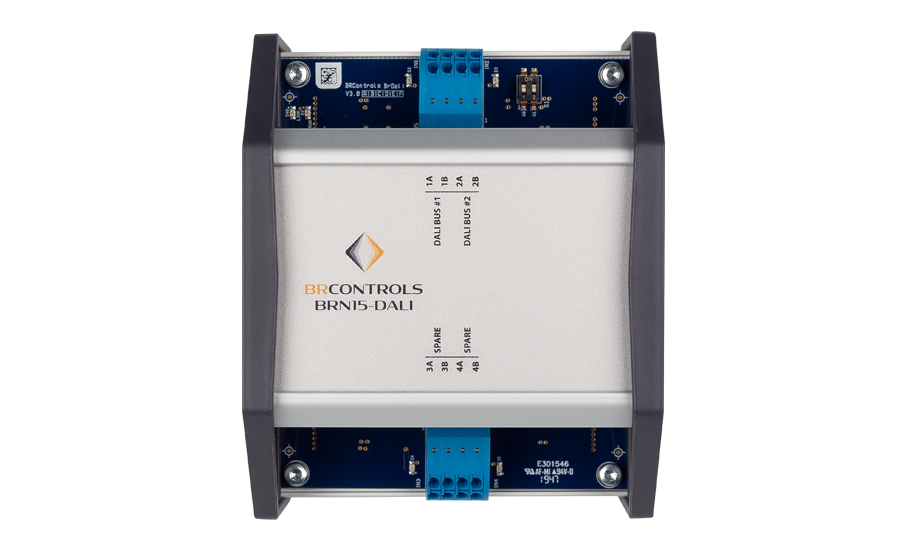

BRN15-DALI Verlichtingsmoduul BRN-15
Technische informatie
Algemeen
Voedingsspanning: 24 VAC via BNEC-CONN van BRN-15 Ruimteregeling
Frequentie: 50 Hz
Opgenomen vermogen: 1,2 VA zonder randapparatuur
Behuizing: Kunststof / Geanodiseerd aluminium
Afmetingen b x h x d: 97 x 118 x 80 mm
Gewicht: 0,29 kg
Montage: Bodemmontage middels TS35 DIN rail
Aansluitingen: Dubbele veerklemmen
Beschermingsgraad: IP30 (volgens DIN40050/IEC529)
Bedrijfscondities: 5°C ... 60°C / 0 ... 95% RV niet condenserend
Opslagcondities: -5°C ... 60°C / 0 ... 95% RV niet condenserend
Signalering: LED
EAN Code: 8718309514624
Communicatie interfaces
DALI Lijnen: 2
Systeemgrenzen
Maximale configuratie: 1 per BRN-15 Naregeling
DALI Nodes: 64 (2 x 32), maximaal totaal opgenomen stroom < 1 A
DALI Groepen: 32 (2 x 16)
DALI Scenes: 1024 (16 scenes per node)
Productbeschrijving
DALI verlichtingsbesturing (Digital Adressable Lighting Interface) is een oplossing voor communicatie tussen armaturen en alle apparaten die daarop zijn aangesloten.
Met DALI kunt u de verlichting schakelen of dimmen. Als DALI wordt geïntegreerd in uw gebouw, bespaart u tevens op uw energiekosten.
Het BRN15-DALI moduul wordt op een BRN-15 Modulaire Ruimteregeling aangesloten.
Het BRN15-DALI moduul bevat 2 DALI lijnen waarmee in totaal 64 DALI nodes kunnen worden bestuurd.
De voeding en de datacommunicatie met de bovenliggende systemen wordt door de BRN-15 Modulaire Ruimteregeling geregeld.
