• DALI Verlichtingsmoduul • Geschikt voor BRC-46 (max. 16) • 4 DALI lijnen, 250 mA per lijn • Voor 256 DALI nodes (4 x 64) • Koppelbaar via BNEC-connector • Vrij programmeerbaar
Scroll

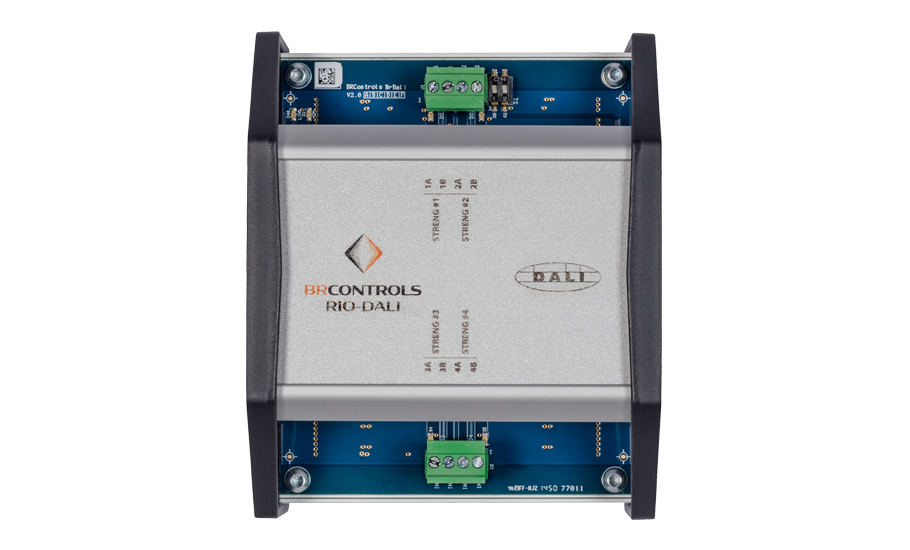

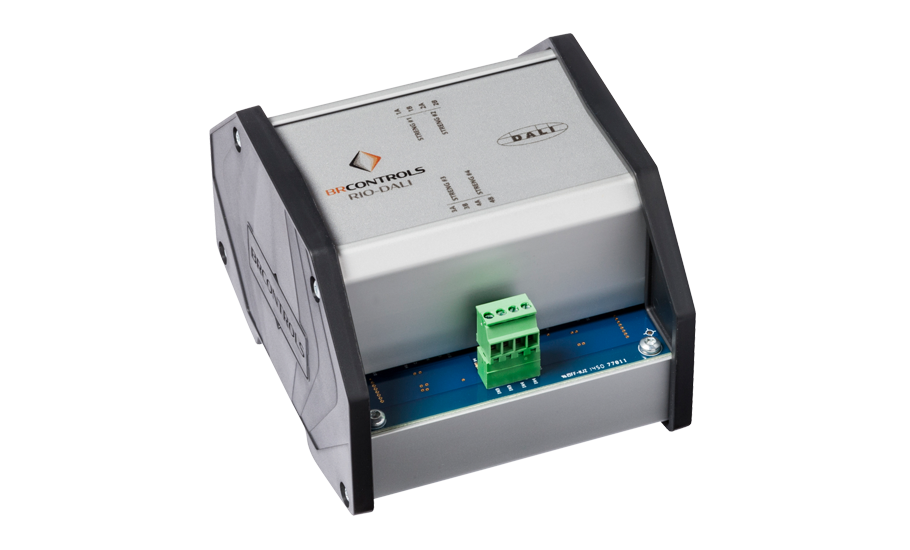

RIO-DALI Verlichtingsmoduul BRC-46
Technische informatie
Algemeen
Voedingsspanning: 24 VAC via BNEC-CONN van DALI-PS
Frequentie: 50 Hz
Opgenomen vermogen: 5,0 VA zonder randapparatuur
Behuizing: Kunststof / Geanodiseerd aluminium
Afmetingen b x h x d: 97 x 118 x 80 mm
Gewicht: 0,29 kg
Montage: Bodemmontage middels TS35 DIN rail
Aansluitingen: Schroefklemmen
Beschermingsgraad: IP30 (volgens DIN40050/IEC529)
Bedrijfscondities: 5°C ... 60°C / 0 ... 95% RV niet condenserend
Opslagcondities: -5°C ... 60°C / 0 ... 95% RV niet condenserend
Signalering: LED
EAN Code: 8718309511296
Communicatie interfaces
DALI Lijnen: 4
Systeemgrenzen
Maximale configuratie: 2 per DALI-PS, 16 per BRC-46 Systeemcontroller
DALI Nodes: 256 (4 x 64), maximaal totaal opgenomen stroom < 1 A
DALI Lichtgroepen: 64 ( 4 x 16)
DALI Stuurgroepen: 4
Productbeschrijving
DALI verlichtingsbesturing (Digital Adressable Lighting Interface) is een oplossing voor communicatie tussen armaturen en alle apparaten die daarop zijn aangesloten.
Met DALI kunt u de verlichting schakelen of dimmen. Als DALI wordt geïntegreerd in uw gebouw, bespaart u tevens op uw energiekosten.
Het RIO-DALI moduul is geschikt om via het DALI-PS moduul te worden aangesloten op een BRC-46 Systeemcontroller.
Er kunnen tot 16 RIO-DALI modulen worden aangesloten op een BRC-46 Systeemcontroller.
Het RIO-DALI moduul bevat 4 DALI lijnen waarmee in totaal 256 DALI nodes kunnen worden bestuurd.
De voeding en de datacommunicatie met de BRC-46 Systeemcontroller wordt door het DALI-PS moduul geregeld.
